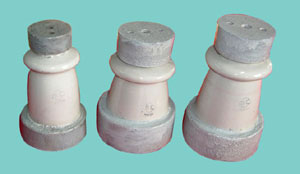

电站用高压户内支柱瓷绝缘子
采用标准：GB 8287.1～2
一、用途、分汰、型号简介
户内支柱绝缘子用于额定电压6～35kV户内电站、变电所配电装置及电器设备，用以绝缘和固定导电部分。
绝缘子适用周围环境温度为－40～+40℃，安装地点海拔高度普通型不超过1000m，高原型4000m。
绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂，滚花、挖槽等结构，以保证机械强度，防止松动、扭转，瓷件表面均匀绘白釉，金属附件表面涂灰磁漆。
绝缘子按胶装结构分为外胶装、内胶装和联合胶装三种结构型式。
型号说明
Z －户内外胶装支柱绝缘子，其后字母A、B、C、D表示机械破坏（抗弯）负荷分别
3.75、7.5、12.5、20kN；破折号后面的数字为额定电压（kN），其后字母Y－圆型底座，T－椭圆型底座，F－方形底座。
ZN－户内内胶装支柱绝缘子；ZL－户内联合胶装支柱绝缘子；
破折号后面的分数：分子为额定电压（kV），分母为机械破坏（抗弯）负荷（kN），
其后字母N－内胶装上、下附件均为单螺孔；Y－联合胶装下附件为圆形；G－高原型。
二、户内支柱绝缘子电气性能
|
绝缘子额定
电压kV |
绝缘子最高
电压kV |
工频电压kV r.m.s 不小于 |
标准雷电冲击耐受电压kV peak不小于 |
|
lmin
干耐受 |
lmin*
湿耐受 |
击穿** |
| 6 |
6.9 |
32 |
23 |
56 |
60 |
| 10 |
11.5 |
42 |
30 |
74 |
75 |
| 15 |
17.5 |
57 |
40 |
100 |
105 |
| 20 |
23 |
68 |
50 |
119 |
125 |
| 35 |
40.5 |
100 |
80 |
175 |
185 |
*工频湿试验仅对用户有要求时进行
**工频击穿电压试验仅对B型绝缘子进行
三、户内支柱绝缘子主要尺寸
1、户内外胶装支柱绝缘子主要结构尺寸图
2、户内内胶装支柱绝缘子主要结构尺寸图
3、户内联合胶支柱绝缘子主要结构尺寸图 |
