户外单极低压熔断式隔离开关
|
采用标准：GB 11022
一、概述
户外单极低压熔断式隔离开关（以下简称开关）属低压组合电器，用作10KV配电变压器的低压侧的过负荷保护，它具有隔离开关和熔断保护双重功能。当开关处于分闸状态时，形成明显的隔离断口，保证更换熔断件及在被保护区段内施工和维护的安全；当开关处于合闸状态时，依靠熔断件的保护特性对过负荷电流加以保护。
开关由钢板底座，ZPB-10型户外针式支柱绝缘子、闸刀、熔断件、静触头及保险锁钩等部分所组成，闸刀两端设有压紧弹簧可调节接触压力，分、合闸用绝缘钩棒手动操作，合闸后保险钩自锁。

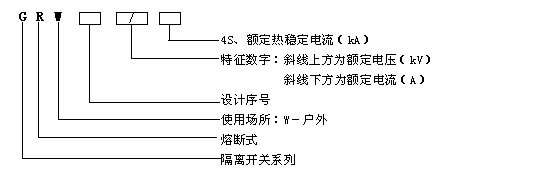

型号说明：
|
|
结构
形式 |
工厂
代号 |
产吕
型号 |

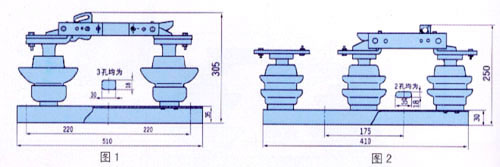

图
号 |
额定
电压
kV
r.m.s |
额定
电流
A
r.m.s |
额定热
稳定电
流(4s)
kA
r.m.s |
额定
稳定
电流
kA
peak |
额定绝缘水平 |
分
闸
力
kgf |
重
s量
kg |
|
1min工频
湿耐受
电压kV
r.m.s
不小于 |
雷电冲
击耐受
电压kV
peak
不小于 |
| 对地 |
断口 |
对地 |
断口 |
| 对柱式 |
86001 |
GRW1-0.5/
400-12.5 |
1 |
0.5 |
400 |
12.5 |
31.5 |
23 |
26 |
60 |
70 |
11～15 |
7.0 |
| 86002 |
GRW1-0.5/
630-16 |
1 |
0.5 |
630 |
16 |
40 |
23 |
26 |
60 |
70 |
13～17 |
7.0 |
| 三柱式 |
86003 |
GRW4-0.5/
400-12.5 |
2 |
0.5 |
400 |
12.5 |
31.5 |
23 |
26 |
60 |
70 |
11～15 |
6.0 |
| 86004 |
GRW4-0.5/
630-16 |
2 |
0.5 |
630 |
16 |
40 |
23 |
26 |
60 |
70 |
13～17 |
6.0 | |
|
