跌落式熔断器
采用标准：GB 15166.3
一、概述
跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器，它装置在配电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载保护及分、合负荷电流。跌落式熔断器由绝缘支架和载熔件二部分组成，静触头安装在绝缘支架两端，动触头安装在载熔件两端，灭弧管由内层的钢纸管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断增加弹性辅助触头及灭弧罩，以分、合负荷电流。
跌落式熔断器在正常运行时，载熔件的活动关节借助熔断件张紧力而锁紧，并在静触头的压力下处于合闸位置。当系统发生故障时，故障电流使熔体迅速熔断，并形成电弧，钢纸管受电弧灼热，分解出大量的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长，在电流过零时，由于强烈去游离作用而熄灭。熔体熔断后，下部动触头失去张力而下翻，使锁紧机构释放，载熔件在触头弹力和自重的作用下回转跌落，形成明显的断口。对拉负荷跌落式熔断器在需要拉负荷时，用绝缘拉杆开动触头，此时主动、静触头分离，辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。

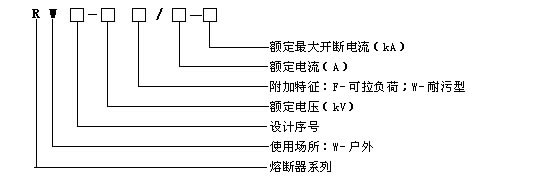

型号说明：
二、适用范围及结构特征
1.海拔高度不超过1000m；环境温度-40～+40℃。
2.无剧烈振动或冲击，无严重污秽、无燃烧或爆炸危险场所。
3.RW10、RW11型熔断器的载熔件采用逐级排气结构，正常时上端封闭，可防止雨水侵入。
在开断小故障电流时，由于上端封闭，形成单端排气，使管内保持有较大的压力，以利开断小故障电流；而开断大故障电流时，上端被冲开，形成二端排气，以减少管内压力，防止开断大故障电流时载熔件机械破坏，有效的解决自产气电器开断大、小电流的矛盾，故本产品能可靠开断上、下限断流容量之间任何电流。
三、尺寸与特性
◇ 产品尺寸与特性图、表 |
