   产品中心

并联电容器单台外保护用高压熔断器

采用标准:GB 15166.5 IEC 549


一、概述


  并联电容器单台外保护用高压熔断器(以下简称熔断器)用于单台并联电容器的故障过电流和击穿短路保护。
  并联电容器运行中的损坏一般是串联元件的逐渐破坏,造成电流相应增大。使用该熔断器保护时,当此故障电流达一定程度时熔体熔断(若熔断件的额定电流为电容器额定电流的1.5倍,则电容器元件击穿60%时,熔体可在20S内熔断,击穿80%时,可在3S内熔断),熔断器动作,使该故障电容器退出运行,避免电容器外壳爆裂事故;在某种情况下,如由于故障电容器极间闪络或电容器内部串联元件击穿发展特别快,熔断件在小电流下来不及熔断电容器就已击穿,此时熔断器能在电容器外壳爆裂之前,迅速遮断短路电流。
  熔断器适用于户内或户外安装;海拔高度不超过1000m;周围环境温度-40~+50℃。

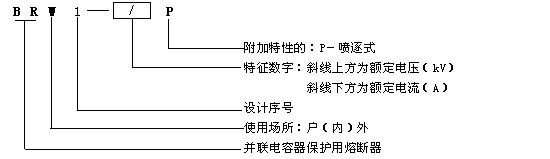

型号说明

二、安装使用注意事项

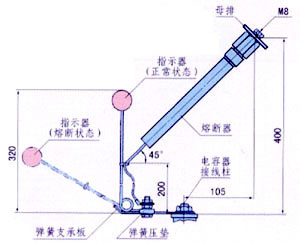

  1. 严格按安装尺寸安装(见下图),熔断件尾线应在挂线环处系牢,然后将剩余尾线放松,其末端固定于接线螺栓上(20A及以上熔断件尾线用接线头配合紧固),应使指示器与支承板垂直;尾线在载熔件(复合管)的轴线上。
  2. 熔断件规格选择参考原则:
   (1) 熔断件额定电流应大于1.43倍电容器额定电流,一般选1.6~1.8倍;
   (2) 熔断件的时间-电流特性曲线应位于相应电容器10%的爆裂几率曲线之下,并留有适当的裕度。

三、主要特性



◇ 产品特性图表
(图一)BRW1-10/80P型熔断器时间-电流特性曲线及其与电容器爆裂几率曲线的配合
(图二)BRW1-10/25P型熔断器时间-电流特性曲线(一)及其与电容爆裂几率曲线的配合
(图三)BRW1-10/25P型熔断器时间-电流特性曲线(二)及其与电容爆裂几率曲线的配合
