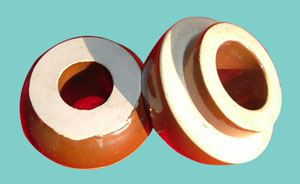

低压布线用鼓形瓷绝缘子
|
采用标准：GB/T 1386.3 GB/T 1386.4
一、用途及型号简介
低压布线用鼓形绝缘子用于工频交流或直流电压1000V以下户内配电线路作为绝缘和固定导线。
电车线路用绝缘子用于电车线路或吊车滑触线上作绝缘和固定导电部分。
型号说明：Ｇ－鼓形绝缘子，K-胶装木螺钉的，破折号后面数字为瓷件高度（mm）。
W－电车线路用绝缘子，X－悬挂式；H－瓷环式，破折号后面的数字为顺序号。
二、主要结构尺寸
|
| 型号 |

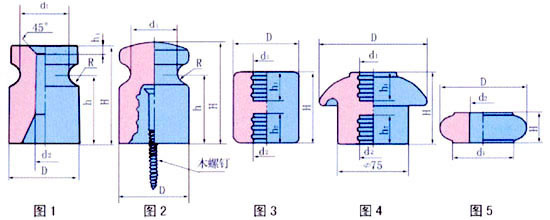

图
号 |
主要尺寸 mm |
工频电压
kV r.m.s
不小于 |
瓷件机械
破坏负荷
kN 不小于 |
重量
kg |
| H |
h |
h1 |
h2 |
D |
d1 |
d2 |
R |
干闪 |
湿闪 |
抗拉 |
抗弯 |
| G-25 |
1 |
25 |
15 |
3 |
- |
22 |
16 |
7 |
3 |
- |
- |
- |
0.5 |
0.05 |
| G-38 |
1 |
38 |
25 |
3 |
- |
30 |
20 |
8 |
5 |
- |
- |
- |
1.0 |
0.1 |
| G-50 |
1 |
50 |
35 |
4 |
- |
36 |
24 |
9 |
6 |
- |
- |
- |
2.0 |
0.15 |
| G-60 |
1 |
60 |
40 |
5 |
- |
45 |
30 |
10 |
7.5 |
- |
- |
- |
2.5 |
0.2 |
| GK-50 |
2 |
50 |
35 |
- |
- |
35 |
24 |
- |
6 |
- |
- |
- |
2.0 |
0.2 |
| WX-01 |
3 |
75 |
- |
30 |
30 |
75 |
27 |
27 |
- |
30 |
10 |
5.0 |
2.0 |
0.9 |
| WX-02 |
4 |
75 |
- |
30 |
30 |
115 |
27 |
27 |
- |
35 |
13 |
5.0 |
2.0 |
1.0 |
| WH-01 |
5 |
25 |
- |
- |
- |
65 |
40 |
23 |
- |
- |
- |
- |
- |
0.2 |
| WH-02 |
5 |
32 |
- |
- |
- |
90 |
63 |
28 |
- |
- |
- |
- |
- |
0.4 | |
|
