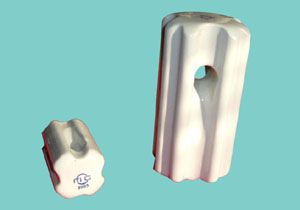

架空电力线路用拉紧瓷绝缘子
|
采用标准：GB/T 1386.2
一、用途、结构、型号简介
架空电力线路用拉紧瓷绝缘子用于工频交流或直流架空电力线路及通信线路中电杆拉线或张紧导线和作绝缘用。使用时拉线穿过其孔或嵌在其线槽上。
型号说明：J－拉紧绝缘子；破折号后数字为机械破坏强度（t）。
二、主要结构尺寸
|
| 工厂代号 |
型号 |
图号 |
L |
I |
D |
B |
b |
d |
R |
重量kg |
| 16005 |
J-0.5 |
1 |
38 |
- |
30 |
- |
20 |
- |
4 |
0.1 |
| 16004 |
J-1 |
1 |
50 |
- |
38 |
- |
26 |
- |
6 |
0.1 |
| 16003 |
J-2 |
1 |
72 |
- |
53 |
- |
30 |
- |
8 |
0.2 |
| 16001 |
J-4.5 |
2 |
90 |
42 |
64 |
58 |
45 |
14 |
10 |
1.1 |
| 16002 |
J-9 |
3 |
172 |
72 |
- |
88 |
60 |
25 |
14 |
2.0 |
| 工厂代号 |
型号 |
工频电压kV r.m.s 不小于 |
机械破坏负荷
kN 不小于 |
| 干闪 |
湿闪 |
| 16005 |
J-0.5 |
4 |
2 |
5 |
| 16004 |
J-1 |
5 |
2.5 |
10 |
| 16003 |
J-2 |
6 |
2.8 |
20 |
| 16001 |
J-4.5 |
20 |
10 |
45 |
| 16002 |
J-9 |
30 |
20 |
90 | |
|
