高压线路蝶式瓷绝缘子
|
采用标准：GB 1390
一、用途、结构、型号简介
高压线路蝶式瓷绝缘子用于架空配电线路终端，耐张及转角杆上作为绝缘和固定导线用，同时亦广泛被用与线路悬式绝缘子配合，作为线路金具中的一个元件，简化金具结构。

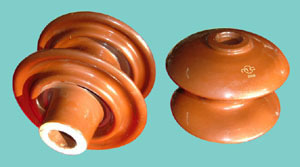

蝶式绝缘子的瓷件带有两个（老型号）或四个（新型号）较大的伞裙，形如蝴蝶。
型号说明
老型号：E－高压线路蝶式瓷绝缘子；破折号后数字为额定电压（kV)。
新型号：E－高压线路蝶式瓷绝缘子；破折号后数字为形状尺寸序数，“１”号为尺寸最大的一种。
二、尺寸与特性
|
|
工厂
代号 |
型
号 |

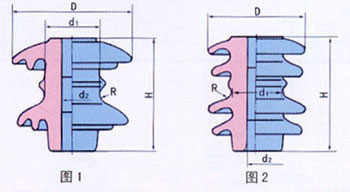

图
号 |
额定电压
kV r.m.s |
主要尺寸 mm |
工频电压kV r.m.s不小于 |
机械破坏
负荷
kN
不小于 |
重
量
kg |
| H |
D |
d1 |
d2 |
R |
干闪 |
湿闪 |
击穿 |
| 13102 |
E-10 |
1 |
10 |
175 |
180 |
70 |
26 |
12 |
60 |
32 |
78 |
15 |
3.5 |
| 13101 |
E-6 |
1 |
6 |
145 |
150 |
68 |
26 |
12 |
50 |
26 |
65 |
15 |
1.8 |
| 13104 |
E-1 |
2 |
- |
180 |
150 |
74 |
26 |
12 |
45 |
27 |
78 |
20 |
4.0 |
| 13103 |
E-2 |
2 |
- |
150 |
130 |
72 |
26 |
12 |
38 |
23 |
65 |
20 |
2.2 | |
|
