高压线路瓷横担绝缘子
|
采用标准：JB 8179
一、用途、结构、型号简介

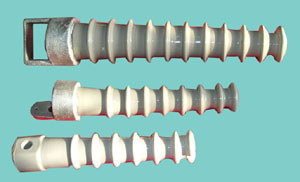

高压线路瓷横担绝缘子用于高压架空输配电线路中绝缘和支持导线，它可以替代悬式绝缘子和针式绝缘子。瓷横担绝缘子采用实心不可击穿的瓷件与金属附件胶装而成，具有自洁性好，维护简单，线路材料省，造价低，运行安全可靠等优点。
型号说明：S－高压线路瓷横担绝缘子；型号后的数字为设计顺序号；破折号后的分数式，分子为额定电压（kV)，分母为额定弯曲破坏负荷（kV）。

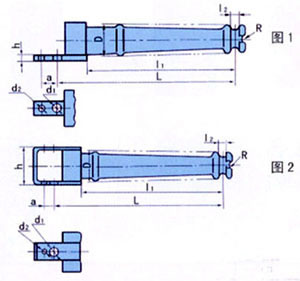

二、尺寸与特性
|
|
工厂
代号 |
型号 |
图号 |
线槽与
安装孔
中心距
L |
绝缘
距离
l1 |
线槽
尺寸 |
安装尺寸 |
稳定孔
直径
d2±0.5 |
安装孔
与稳定
孔中心距
a±1 |
最小公
称爬电
距离 |
重
量
kg |
| l2 |
R
|
孔直径
d1
±0.5 |
高度
h
≤ |
| 14107 |
S-10/2.5 |
1 |
390 |
315 |
22 |
11 |
18 |
14 |
6.5 |
40 |
320 |
5.0 |
| 14115 |
S-35/5.0 |
2 |
580 |
490 |
28 |
14 |
22 |
140 |
11.0 |
40 |
700 |
12.2 |
|
工厂
代号 |
型号 |
图号 |
工频湿耐受电压
kV r.m.s |
雷电全波冲击耐受电压
kV peak |
额定弯曲破坏负荷
kN |
|
| 14107 |
S-10/2.5 |
1 |
45 |
165 |
2.5 |
| 14115 |
S-35/5.0 |
2 |
85 |
250 |
5.0 | |
|
