高压架空线路绝缘地线用盘形悬式瓷绝缘子
|
采用标准：JB/T 9680
型号说明：
 |
|
| 电极形式，Ｎ表示耐张式（悬垂式不表示） |
| 槽型结构 |
| 机电破坏负荷数（kV） |
| 设计序号，首次设计不表示 |

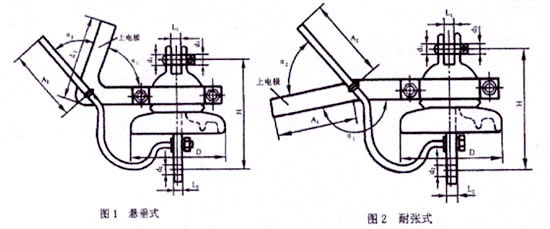

| 高压架空线路绝缘地线用盘形悬式瓷绝缘子 |
|
|
项
号 |
项 目 |
不同地线绝缘子机械电气特性 |
| 型号 |
工厂
代号 |
型号 |
工厂
代号 |
| XDP-70C |
10510 |
XDP-100C |
10520 |
| XDP-70CN |
10511 |
XDP-100CN |
10521 |
| １ |
结构高度（Ｈ） |
200 |
210 |
| ２ |
绝缘子盘径（Ｄ） |
160 |
170 |
| ３ |
绝缘子最小公称爬电距离（Ｌ） |
160 |
170 |
| ４ |
间隙调整范围 |
10～30 |
| ５ |
绝缘子工频湿耐受电压 kV（有效值） 不小于 |
30 |
| ６ |
绝缘子工频击穿电压 kV（有效值） 不小于 |
110 |
| ７ |
绝缘子额定机电破坏负荷（试验电压为40kV ） kN |
70 |
100 |
| ８ |
绝缘子打击破坏负荷 Ｎ·cm 不小于 |
565 |
678 |
| ９ |
去掉上电极的地线绝缘子的工频闪路电压
kV（有效值） 不小于 |
干 |
45 |
| 湿 |
25 |
| 10 |
地线绝缘子工频（干或湿）放电电压
（间隙距离20mm） kV（有效值） |
上限值 |
30 |
| 下限值 |
8 |
| 11 |
工频恢复电压2500V（间隙距离15mm）时
熄灭电弧电流 A（有效值） 不小于 |
电感性
电流 |
35 |
|
电容性
电流 |
20 |
| 12 |
电极耐弧能力
不小于 |
工频电流kA（有效值） |
10 |
| 时间 s |
0.2 |
| 次数 |
2 | |
|
