避雷器用放电计数器

采用标准：JB 2440

一、用途

　　放电计数器是串联在避雷器下面，用来记录避雷器动作次数的一种装置。它适用于220kV及以下电压等级，标称放电电流为5kV的避雷器。使用地点环境条件与相连接的避雷器相同，但海拔高度不超过2000m，不适用于有严重腐蚀金属及绝缘件的气体，有严重污秽和有剧烈振动的地方。

二、结构型号说明

　　放电计数器主要由非线性电阻片、硅桥式整流器、电容器、电磁计数器等元件组成，它是利用通过避雷的能量（冲击电流和续流），在电阻片上取压，经桥式整流器单向对电容器充电，并以直流对电磁计数器线圈放电而使计数器吸动一次（即记录一次）来实现记录动作的次数。放电计数器按配用于金属氧化物避雷器，也可配用于碳化硅阀式避雷器。在结构上采用透明的耐热下璃罩，密封橡皮垫，底板及法兰等进行卡装密封，高压出线端从底板中心引出。它具有灵敏度高、记录准确可靠、显示清淅、结构轻巧、外形美观、安装使用方便和密封可靠等优点。

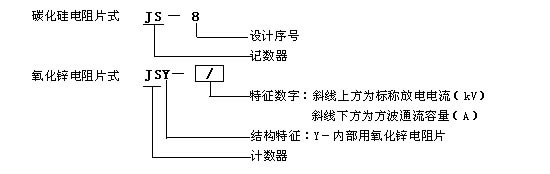

型号说明：

三、使用与维护

　　1.放电记数器投入运行之前和运行1～2年之后，应进行一次检测，其项目有：
　　（1)用万用表测量放电记数器高压出线端对地之间的直流电阻（即阀片电阻），在万用表电池电压足够的情况下，有一定阻值，不是零或无限大（碳化硅电阻片式约为10～500Ω；氧化锌电阻片式为数百kΩ～数MΩ），以证实它没有短路或断路现象。
   （2)检测放电记数器动作性能。需用500V摇表一只，600V、6～10μF电容器一只。先转动摇表对电容器充电，充电稳定后，在保持摇表转速的情况下，断开充电回路，再将充好电的电容器对放电记数器两端放电一次，记数器应记录一次。连续试验10次，指针转动一周均能准确可靠动作，则认为放电记数器动作性能完好，否则须进行检修。
   2.安装时将法兰上两个Φ11安装孔端面上的漆层刮掉，以保证接触良好。放电记数器应安装在避雷器底座附近，便于平视观察位置上，并作为接地端。高压出线端接在避雷器绝缘底座的上部位法兰，放电记数器法兰接在避雷器绝缘底座下的下部法兰上。安装后的放电记数器不应有明显的倾斜现象。注意涂有红漆的M10螺母和底板上的六个M６×20螺栓不得随意松动，以免破坏密封。高压出线端引线拉力应不大于98N（10kgf）。
   3.放电记数器指针如果不在零位，可将记数器上已有的数字作为基数，若一定要调到零位，
   可按照第1条（2）项之方法进行。
   4.从带电线路中卸下放电记数器时应先用导线将避雷器绝缘底座的上下法兰短接并可靠接地后，再拆下放电记数器。
   5.检修放电记数器时，要注意保持其密封。一旦打开，修复后一定要先烘干再密封，并须经密封试验合格后才能投入运行。
   6.在运行时，放电记数器原有刷漆部分，应每隔1～2年刷漆1次，以免生锈。

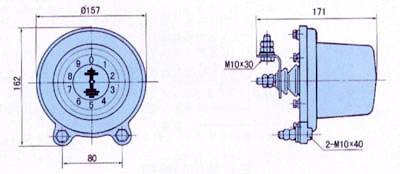

三、尺寸与特性
