交流系统用碳化硅阀式避雷器

采用标准：GB 7327

一、用途、结构、型号简介

　　交流系统用碳化硅阀式避雷器（以下简称避雷器）是对输变电设备进行大气过电压保护的一种主要设备，也是决定电气设备绝缘水平的基础。避雷器主要由火花间隙和碳化硅非线性电阻片（阀片）两部分组成。当被保护设备上由于外界原因出现过电压时，火花间隙即行放电，而在放电过程中，由于阀片具有良好的伏安特性，使避雷器上的残压限制在被保护设备没有危害的数值以下。当过电压过去后，依靠阀片的阀性和间隙的熄弧作用，避雷器能够自动地将工频续流切断，使系统工作电压与地隔离，避雷器恢复到过电压前的正常状态。FZ系列普阀式避雷器用非线性分路电阻与火花间隙并联，可使恢复电压平均分布在各个火花间隙之间，提高灭弧能力。

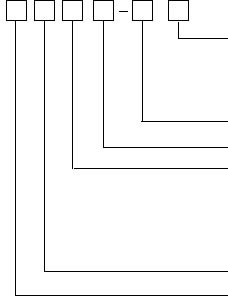

型号说明

	附加特征代号：J－表示系统中性点接地               W－表示耐污型避雷器 　　　　　　　K－表示避雷器具有抗震能力   　　　　　　T－表示适用于湿热带地区
	特征数定：系统的额定电压（kV）
	设计序号
	使用场所：S－用于配电系统变电所设备保护   　　　　Z－用于发变电站设备保护 　　　　　X－用于变电站线路侧设备保护 　　　　　D－用于旋转电机的保护   　　　　N－用于变压器（或旋转电机）的中性点保护
	结构特征：C－具有磁吹放电间隙（普通阀式不表示）
	产品型式：F－阀式避雷器（碳化硅）

二、安装与使用

　　1.使用条件：

　　　　(1)海拔高度不超过1000m,高于1000m地区采用高原型避雷器。
        （2）室内或室外，周围环境温度-40～+40℃，无严重腐蚀金属或绝缘件的气体以及严重污秽和剧烈振动地区。
　　　　（3）安装地点可能出现相对地最高工频电压不应大于避雷器的额定电压。
　　　　（4）避雷器顶端最大允许水平拉力：对额定电压75KV及以下避雷器为30kgf;100～200KV级避雷器为20kgf。
　　　　（5）对于多元件组合的避雷器安装时，每一元件的中心线与通过避雷安装中心的铅直线之间的偏差不应大于该元件高度的2%。

　　2.避雷器在投入运行前或每年雷雨季节前都应进行预防性试验，其项目为：
 　　　（1）绝缘电阻试验：用2.5KV摇表测量其绝缘电阻，阻值不作规定，但每次试验结果要与历次或同一型号避雷器结果相近。
　　　 （2）泄漏电流（或电导电流）测量：于避雷器两端加以特性表中规定的直流电压（直流电压的脉动不大于±1.5%),流过避雷器的电流（或电导电流）应符合特性表中规定值。
　　　（3）工频放电电压测量：在避雷器两端加以工频电压，在能正确读出电压数值的前提下，从零值起均匀升到避雷器放电止，放电时流过避雷器的电流应限制在0.2～0.7A，放电后应在0.5S内切断电源，每只避雷器的测量次数不得少于3次，每次测量的时间间隔不得小于10S，其值应符合特性表的规定。
　　3.注意事项：
     （1）应合理选择避雷器与被保护设备的距离，避雷器顶部螺栓与高压导线相接，底部接地螺栓直接接地或经放电计数器后再接地，避雷器接地线应与被保护设备的接地线联通，接地电阻应符合过电压保护规程的有关规定。
　　（2）贮运时正应置立放。
