电容器瓷套

采用标准：GB 772

一、概述

　　电容器瓷套（以下简称瓷套）用于户内、外0.5～220KV电压等级的电力电容器中作为引线的绝缘支撑或绝缘容器使用。瓷套适用于环境温度为-40℃至相应标准规定的正值温度。安装地点海拔高度：标准型不超过1000m，高原型不超过3000m。
　　电容器瓷套按用途分为并联电容器瓷套，脉冲电容器瓷套，均压电容器瓷套，耦合电容器瓷套以及电容式电压互感器瓷套。
　　瓷套外型一般为空心圆柱或锥形回转体，对于均电容器瓷套、耦合电容器瓷套以及电容式电压互感器瓷套其上下部位的结构分为卡台式和胶装式两种结构。其它几种瓷套的结构见图所示。
　　户外式瓷套其外部设有较大伞裙，对于普通型瓷套一般为普通型伞，对于耐污型瓷套一般为大小交替的开放伞，以保证有足够的爬电距离，本厂也可按用户要求生产瓷套。
　　瓷套内外表面一般为棕釉，根据用户需要也可绘白釉。

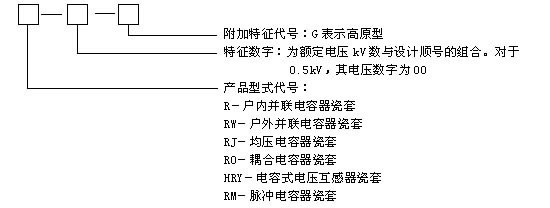

型号说明

　　例：型号：RW—0604系64KV户外并联电容器瓷套，设计顺序号为04。
　　例：型号：RM—22002系220KV脉冲电容器瓷套，设计顺序号为02。
　　例：型号：RO—11002系110KV耦合电容器瓷套，设计顺号为02。
