户外针式支柱瓷绝缘子
|
采用标准：GB 8287.1～2
一、概述
户外针式支柱瓷绝缘子用于工频交流电压6～10kV户外变电所、配电装置和电器设备中，作带电部分的绝缘和支持用，多作为GW－６～10kV隔离开关的触头绝缘和支持件。
绝缘子由针式瓷件和上、下金属附件用胶合剂胶装而成。瓷件与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部分采用滚花或挖槽等结构，以保证机械强度，防止松动和扭转。瓷件表面一般绘棕釉，金属附件表面涂灰磁漆。
型号说明
ZP－针式支柱瓷绝缘子，其后字母A、B、Ｄ表示机械破坏负荷分别为3.75、5.0、20KN，破折号后面的数字为额定电压（kV)。

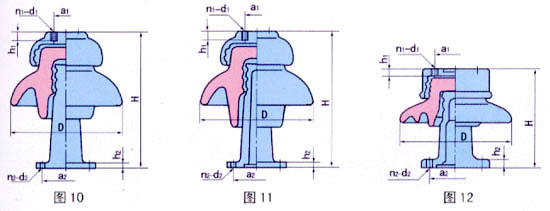

二、尺寸与特性
|
|
产品
型号 |
工厂
代号 |
图
号 |
总高
Ｈ
mm |
瓷件
最大
外径
D
mm |
最小
公称
爬距
L
mm |
上附件
安装尺寸
mm |
下附件
安装尺寸
mm |
弯曲
破坏
负荷
kN
不小于 |
工频电压
kV r.m.s
不小于 |
雷电全波
冲击
耐受电压
kV peak
不小于 |
|
孔距
a1 |
孔数-
孔径
n1-d1 |
螺孔深
h1 |
孔距
a2 |
孔数-
孔径
n2-d2 |
法兰
厚度
h2 |
干
耐受
1min |
湿
耐受
1min |
击
穿 |
| ZPA-6 |
21000 |
10 |
170 |
150 |
170 |
36 |
2-M8 |
8 |
50 |
2-ф11 |
8 |
3.75 |
32 |
23 |
56 |
60 |
| ZPB-10 |
21001 |
11 |
188 |
170 |
200 |
36 |
2-M8 |
10 |
70 |
2-ф11 |
13 |
5.0 |
42 |
30 |
74 |
75 |
| ZPD-10 |
21002 |
12 |
210 |
260 |
200 |
ф120 |
4-M12 |
18 |
ф120 |
4-ф15 |
16 |
20 |
42 |
30 |
74 |
75 | |
|
