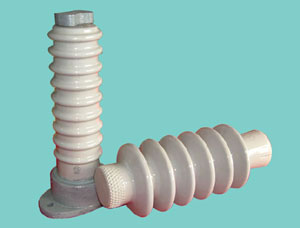

户外实心棒形支柱瓷绝缘子

采用标准：GB 8287.1 GB 12744

一、概述

　　户外实心棒形支柱瓷绝缘子用于工频电压10～220kV户外电站、变电所、配电装置和电器设备中，作为带电部分的绝缘和支持用。
　　绝缘子适用环境温度为-40～+40℃，海拔高度不超过1000m，但在充分考虑海拔高度对外绝缘影响的情况下，部分产品也可用于海拔3000m以下地区。
　　产品分普通型和耐污型两大类，防污型可适用于Ⅱ、Ⅲ、Ⅳ级污区。
　　绝缘子瓷件为实心结构，灰铸铁法兰涂灰磁漆，球铁法兰热镀锌。产品结构皆为单柱式，具有结构简单，运行安全和维护方便等优点。

二、型号说明

　　产品：第一序位字母：ZS－户外实心棒形支柱瓷绝缘子；
　　　　　第二序位字母：W －耐污型（普通型不表示），其右下角数字为设计顺序号；
　　　　　第一个短横后的分数：分子为额定电压（kV），分母为弯曲破坏负荷（kN），其后字母L－上下安装孔均为螺孔，K－上下安装孔均为光孔；
          第二个短横后的数字为污秽等级。
          元件：第一、二序位字母同上
          第一个短横后的数字为元件高度（mm)；
          第二个短横后的数字为弯曲破坏负荷（KN)。

三、尺寸与特性

◇ 主要结构尺寸图
