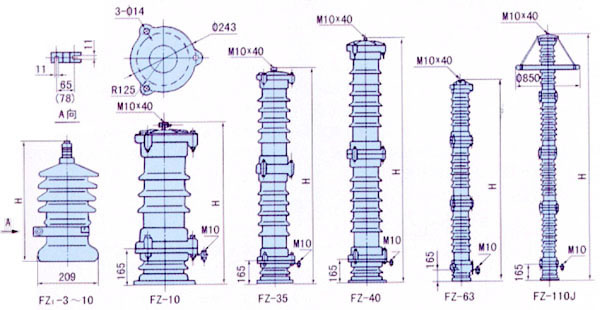

工厂代号 70100.1 70101.1 70102.1 70102 70103 70104 70105 70106 70107 70108 70110
产品型号 FZ1-3 FZ1-6 FZ1-10 FZ-10 FZ-15 FZ-20 FZ-30 FZ-35 FZ-40 FZ-63 FZ-110J

主要

尺寸

mm

 全高H 285 377 541 690 650 738 782 1510 1686 2336 3338
伞外径 198 198 198 220 220 220 220 220 220 220 220
伞数 4 4 4 4 5 6 7 10 12 17 28

组合方式

(元件数×元件电压)

 1×3 1×6 1×10 1×10 1×15 1×20 1×30 2×15 2×20 2×20+1×15 4×30
备 注         15KV元件 20KV元件 30KV元件



产品

型号

系统

标称电压

kV r.m.s

避雷器

额定电压

kV r.m.s

工频

放电电压

kV r.m.s



1.2/50 μ s

冲击放电电压

kV peak

不大于

8/20μ s标称电流

下残压kV peak

不大于

 电导电流

备



注
5 kA 直流试验电压 kA 电流 μA
FZ1-3 3 3.8 9～11　　 20 13.5 4 400～600
FZ1-6 6 7.6 16～19 30 27 6 ～400～600

FZ1-10

FZ-10

 10 12.7 26～31 45 45 10 ～400～600
FZ-15   20.5 41～49 73 67 16 400～600 元件
FZ-20   25 51～61 85 81.5 20 400～600 元件
FZ-30   25 56～67 110 81.5 24 400～600
FZ-35 35 41 82～98 134 134 试验元件 400～600
FZ-40 40 47 95～118 151 151 试验元件 400～600
FZ-63 63 70.5 140～173 220 227 试验元件 400～600
FZ-110J 110 100 224～268 326 326 试验元件 400～600
