| 类别 | 型号 |

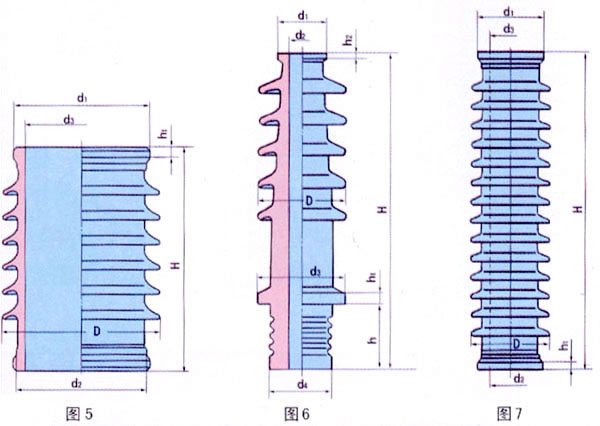

图号 |
额定电压 kV |
公称爬电距离mm |
主要尺寸 mm
|
伞 数 |
重量 kg |
||||||||
| H | h | h1 | h2 | D | d1 | d2 | d3 | d4 | |||||||
|
脉冲 电容器 瓷套 |
RM-11001 | 5 | 110 | 600 | 455 | - | 35 | - | 600 | 532 | 500 | 420 | - | 3 | 78 |
| RM-10003 | 6 | 100 | 560 | 480 | 100 | 15 | 10 | 135 | 75 | 42 | 135 | 95 | 5 | 5.8 | |
| RM-15003 | 6 | 150 | 730 | 600 | 120 | 15 | 10 | 151 | 75 | 42 | 155 | 110 | 7 | 12 | |
| RM-22002 | 5 | 220 | 1200 | 800 | - | 35 | - | 600 | 532 | 500 | 420 | - | 6 | 130 | |
|
均压 电容器 瓷套 |
RJ-4001 | 7 | 40 | 1015 | 755 | - | 22 | - | 195 | 155 | 135 | 100 | - | 12 | 17 |
| RJ-4002 | 7 | 40 | 1395 | 855 | - | 22 | - | 190 | 155 | 135 | 100 | - | 14 | 28 | |
| RJ-6001 | 7 | 60 | 1680 | 1000 | - | 22 | - | 190 | 155 | 135 | 100 | - | 17 | 33 | |
