牡丹江北方高压电瓷有限责任公司

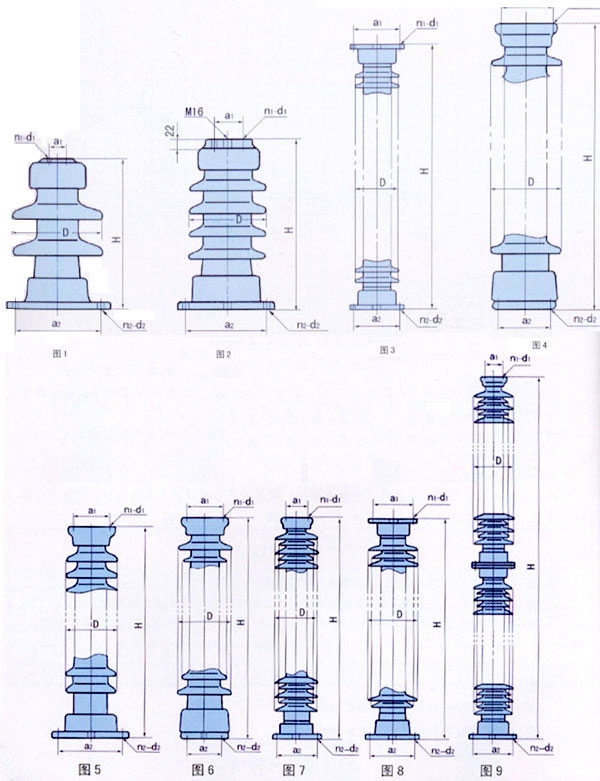

产品型号	工厂代号	图号	总高 H mm	瓷件最大外径 D mm	爬距 L mm	上附件安装尺寸 mm		下附件安装尺寸mm		机械破坏负荷不小于		工频电压KVr.m.s 不小于		雷电全波冲击耐受电压KV peak 不小于	重量kg 或组合方式
产品型号	工厂代号	图号	总高 H mm	瓷件最大外径 D mm	爬距 L mm	孔中心圆直径a₁	孔数-孔径 n₁-d₁	孔中心圆直径a₂	孔数-孔径 n₂-d₂	弯曲 KN	扭转 KN.m	干耐受 1min	湿耐受 1min	雷电全波冲击耐受电压KV peak 不小于	重量kg 或组合方式
ZS-10/4	21100	1	210	145	200	Φ36	2-M8	Φ130	2-Φ12	4.0	-	42	30	75	6
ZS-20/8	21101	2	350	185	400	Φ76	2-M12	Φ80	4-Φ12	8.0	-	68	50	125	15
ZS-35/4K	21104	3	400	185	625	Φ140	4-Φ14	Φ140	4-Φ14	4.0	1.0	100	80	185	12
ZS-35/6L	21103	4	420	200	625	Φ140	4-M12	Φ140	4-M12	6.0	1.0	100	80	185	17
ZS-35/8	21105	5	420	200	625	Φ140	4-M12	Φ180	4-Φ14	8.0	1.5	100	80	185	16
ZS-63/4L	21107	4	785	200	1100	Φ140	4-M12	Φ140	4-M12	4.0	1.5	165	140	325	30
ZS-63/4	21108	5	760	200	1100	Φ140	4-M12	Φ180	4-Φ14	4.0	1.5	165	140	325	29
ZSW₂-35/4L-2	21110	6	420	230	875	Φ140	4-M12	Φ140	4-M12	4.0	1.0	100	80	185	15
ZSW_2-63/4L-2	21111	6	785	210	1670	Φ140	4-M12	Φ140	4-M12	4.0	1.5	165	140	325	48
ZWS_1-63/4L-3	21109	6	760	230	1725	Φ140	4-M12	Φ140	4-M12	4.0	1.5	165	140	325	52
ZWS₁-110/4L-2	21112	6	1200	230	2880	Φ140	4-M12	Φ140	4-M12	4.0	2.0	265	185	450	68S
ZWS_2-110/4-2	21114	7	1200	245	3050	Φ140	4-M12	Φ225	4-Φ18	4.0	3.0	265	185	450	71
ZSW₁-1200-8.5	21113	8	1200	245	2880	Φ225	4-Φ18	Φ250	4-Φ22	8.5	2.0	265	185	450	元件
ZSW_1-220/4-2	21220	9	2400	245	5930	Φ140	4-M12	Φ250	4-Φ22	4.0	2.0	495	395	950	21114+21113
