型号 图号
主要尺寸mm

重量

kg
H h1 h2 h3 h4 h5 D d1 d2 d3 d4 d5 a

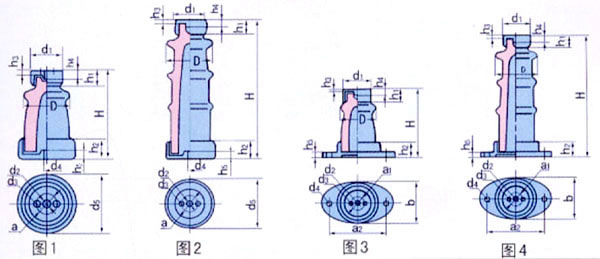

ZA-6Y 1 165 27 36 6 13 20 86 62 M10 2-M6 M12 106 36 2.1
ZB-6Y 1 185 38 48 7 18 22 106 82 M16 2-M10 M16 129 46 4.2
ZA-10Y 1 190 27 36 6 13 20 86 62 M10 2-M6 M12 106 36 2.3
ZB-10Y 1 215 38 48 7 18 22 106 82 M16 2-M10 M16 129 46 4.7
ZA-35Y 2 380 38 48 7 18 22 120 82 M10 2-M8 M16 133 36 6.9



型号 图号
主要尺寸mm

重量

kg
H h1 h2 h3 h4 h5 b D d1 d2 d3 d4 a1 a2
ZA-6T 3 165 27 36 6 13 10 110 86 62 M10 2-M6 2-Φ12 36 135 2.4
ZB-6T 3 185 38 46 7 18 12 140 106 82 M16 2-M10 2-Φ15 46 175 4.9
ZA-10T 3 190 27 36 6 13 10 110 86 62 M10 2-M6 2-Φ12 36 135 2.5
ZB-10T 3 215 38 46 7 18 12 140 106 82 M16 2-M10 2-Φ15 46 175 5.2
ZA-35T 4 380 38 46 7 18 12 140 120 82 M10 2-M8 2-Φ15 36 175 7.6



型号 图号
主要尺寸mm

重量

kg
H h1 h2 h3 h4 h5 b D d1 d2 d3 d4 a1 a2

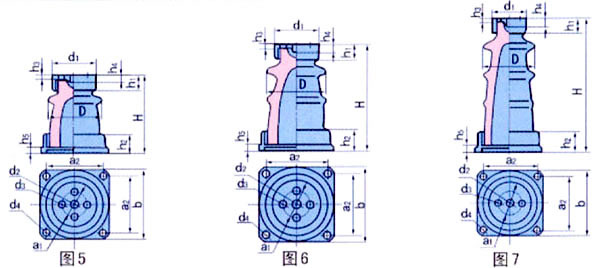

ZC-10F 5 225 42 53 11 20 15 175 130 98 M16 4-M10 4-Φ15 66 140 7.7
ZD-10F 5 235 46 60 14 22 18 190 150 128 M16 4-M12 4-Φ15 76 155 12.2
ZD-20F 6 315 46 64 14 22 18 220 170 128 M18 4-M12 4-Φ18 76 175 15.5
ZB-35F 7 400 40 60 10 20 18 190 150 98 M16 2-M10 4-Φ15 46 155 12.9
