型号 图号

额定电压

kV

适用于互感器

型号

公称爬电

距离

mm

 主 要 尺 寸 mm

伞

数

重量

kg

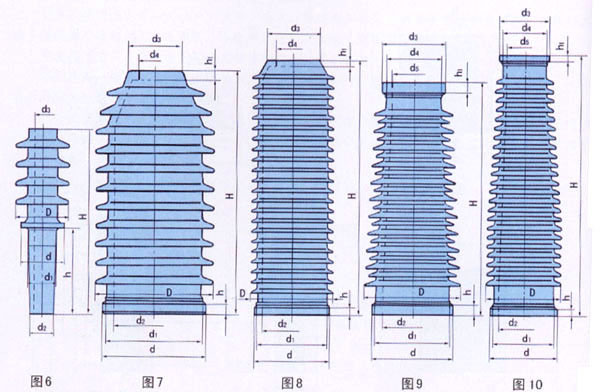

H h h1 D d d1 d2 d3 d4 d5
HYW-3501 6 35 JCC-35 610 700 330 - 205 165 115 105 60 - - 4 16.3
HYW-6003 7 60 JCC1-60 1242 810 45 40 525 465 420 375 160 100 - 7 92
HYW-11002 7 110 JCC1-110 1870 1100 50 40 620 565 540 460 320 230 - 11 210
HYW-11003-G 7 110 JCC1-110GY 2646 1310 50 40 630 565 540 460 320 230 - 17 300
HYW-22001 8 220 JCC1-220 3528 2000 60 50 650 605 565 470 420 300 - 22 400
HYW-22002 8 220   5040 2200 60 50 680 605 565 470 420 300 - 28 513
HYW-11004-G 10 110   3150 1460 50 40 630 570 535 460 360 320 260 20 265
HYW-11005-G 10 110   3150 1480 60 40 660 605 565 480 360 320 260 20 275
HYW-11006 10 110 JCC6-110 1980 1150 50 40 630 570 535 460 360 319 260 12 160
HYW-11007-G 9 110 JCC6-110-GYW2 4410 1460 50 40 670 570 535 460 360 319 260

15大

14小

 240
HYW-22005 9 220   6300 2360 60 50 680 605 565 480 425 385 300

24大

23小

 552
HYW-22006 10 220   5040 2250 60 50 670 605 565 480 425 385 300 29 513
